ULoger

Принимает данные от зарядных устройств, сохраняет на SD-карту и раздаёт веб-интерфейс с графиками по Wi-Fi. Собирается из готовых модулей без пайки — «бутерброд» из плат.

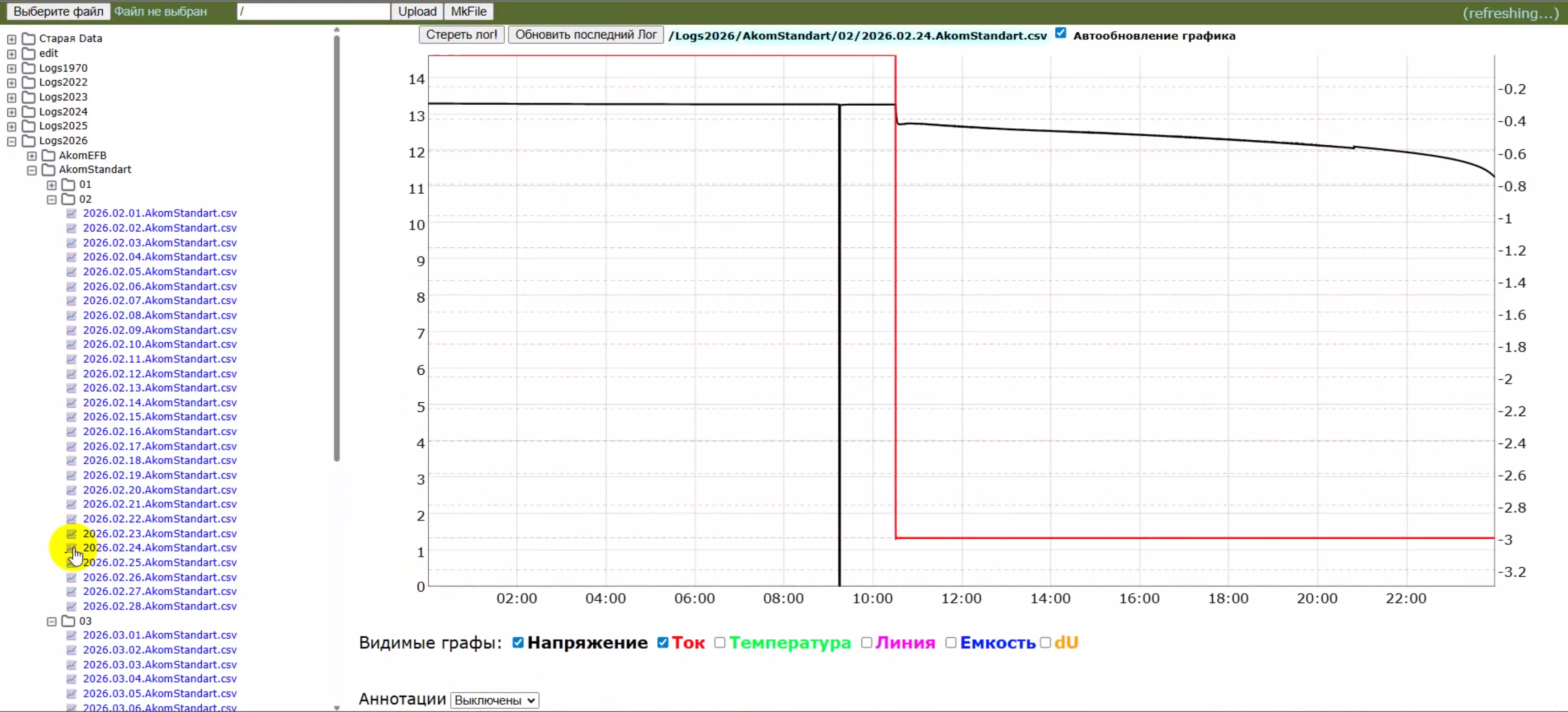

ULoger – веб-интерфейс

Прошивки, обсуждение и поддержка — в Telegram-канале автора . Это основной источник информации по логеру.

Сборка

Компоненты, подключение и сборка логгера описаны в разделе Сборка логгера. Набор модулей одинаковый для всех логгеров.

Прошивка

Первая прошивка выполняется через загрузчик — загрузить .bin файл без компиляции исходного кода.

Скачать актуальную версию: Telegram

Дальнейшие обновления — через OTA (по воздуху) в веб-интерфейсе логгера.

При обновлении прошивки обязательно обновить и файлы на SD-карте. Прошивка и файлы SD должны быть одной версии.

Подготовка SD-карты

Отформатировать карту в FAT32 (SDHC, Class 10, до 32 ГБ)
Из архива с прошивкой извлечь папку data (или SD) и скопировать её содержимое в корень карты
Вставить карту в модуль

Без файлов на SD-карте логгер не запустится.

Совместимость с ЗУ ViktoRi

ULoger поддерживает зарядное устройство ViktoRi. В файле 1_User_Setup.h:


#define LOGGER 2           // режим для ULoger
#define SERIAL_SPEED 9600  // скорость порта
#define LOGGTIME 5         // период отправки данных, секунды

Подключение к ViktoRi — 3 провода:

Arduino	ESP	Назначение
5V	5V	Питание
GND	GND	Земля
TX (D1)	RX	Данные

TX от ESP к Arduino подключать не нужно. При прошивке Arduino — отключить провод данных от логгера.

Wi-Fi

Первое подключение

При первом запуске логгер создаёт точку доступа:

Пароль: 12345678
IP-адрес: 192.168.4.1

Подключиться к сети и открыть 192.168.4.1 в браузере.

Домашний Wi-Fi

В веб-интерфейсе указать SSID и пароль домашней сети. После сохранения и перезагрузки логгер подключится к роутеру.

Настройки Wi-Fi хранятся в файле Settings/Wifi.ini на SD-карте. Для сброса — удалить этот файл и перезагрузить логгер.

Рекомендуется назначить логгеру статический IP, чтобы адрес не менялся после перезагрузки.

Синхронизация времени

NTP — автоматически при подключении к Wi-Fi с интернетом
Браузер — при открытии веб-интерфейса время синхронизируется с устройства пользователя
RTC — если установлен модуль часов, время сохраняется при выключении питания

Веб-интерфейс

Интерфейс загружается с SD-карты и работает в любом браузере.

Файловый менеджер — просмотр, скачивание и удаление логов
Графики — отображение данных с автообновлением
Настройки — Wi-Fi, время, параметры логирования
Обновление прошивки — OTA через веб-интерфейс

Логи хранятся в CSV-формате, организованы по папкам (год/месяц). Каждое подключённое устройство получает отдельную папку.
