LogiViktori

Расширенный протокол передачи данных, встроенная аналитика, журнал операций, уведомления в Telegram и восстановление сеанса после сбоя питания. Для работы нужна SD-карта.

Файлы для скачивания: Яндекс Диск

‹›

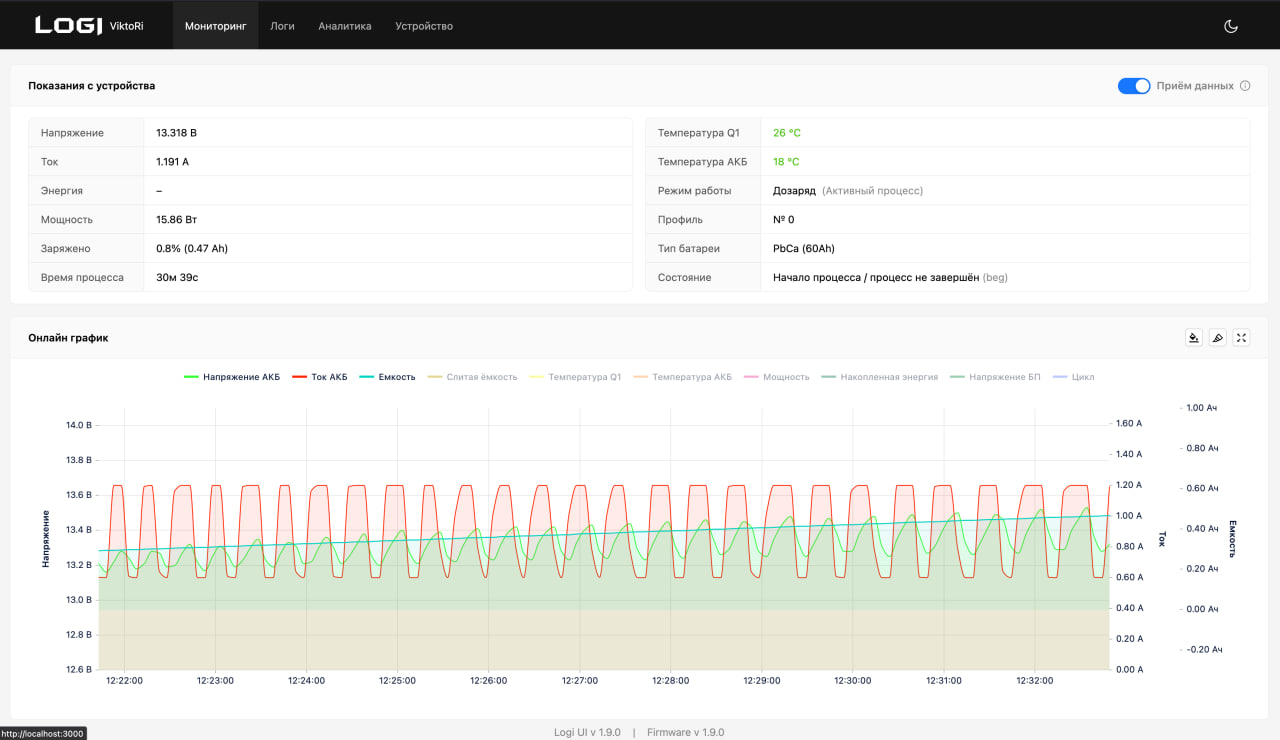

Мониторинг – онлайн-график заряда

Сборка

Компоненты, подключение и сборка логгера описаны в разделе Сборка логгера. Набор модулей одинаковый для всех логгеров.

Настройка прошивки ЗУ

В файле 1_User_Setup.h зарядного устройства:

#define LOGGER 4           // режим LogiViktori
#define SERIAL_SPEED 9600  // скорость порта
#define LOGGTIME 5         // период отправки данных, секунды

Если в прошивке ЗУ установлен другой режим (LOGGER 1, 2 или 3) – логгер определит это автоматически и покажет предупреждение в веб-интерфейсе.

Подключение

Подготовка SD-карты

1. Отформатировать карту в FAT32 (макс. 32 ГБ). Лучше использовать карты Kingston, SanDisk или аналогичные
2. Из архива с прошивкой скопировать папку web в корень SD-карты – в ней файлы веб-интерфейса
3. Вставить карту в модуль

После запуска логгер сам создаст на карте нужные папки (logs, records) и файл конфигурации config.json.

Поддерживаемые платы

Прошивка логгера

1. Скачать web.zip и распаковать папку web на SD-карту
2. Выбрать .bin файл под свою плату
3. Установить прошивку одним из способов:
   • Через загрузчик – загрузить загрузчик в ESP через Arduino IDE, затем залить .bin через его веб-интерфейс
   • Через OTA – если на ESP уже стоит любой логгер, загрузить .bin через его веб-интерфейс (раздел настроек)

Прошивку можно обновлять по воздуху (OTA) через веб-интерфейс – раздел настроек, загрузка файла прошивки. После загрузки устройство перезагрузится автоматически.

Диагностика по светодиоду

При запуске логгер сигнализирует о состоянии через встроенный светодиод.

Сигналы при старте:

Во время работы:

Wi-Fi

Первое подключение

При первом запуске (или если конфигурация не задана) логгер создаёт открытую точку доступа:

• Имя сети: Logi&ViktoRi
• Пароль: нет
• IP-адрес: 192.168.4.1

Нужно подключиться к этой сети и открыть 192.168.4.1 в браузере.

Домашний Wi-Fi

В веб-интерфейсе можно указать SSID и пароль домашней сети. Поддерживается как DHCP (автоматическое получение IP), так и статический IP – адрес, шлюз, маска и DNS задаются в настройках.

Если при старте подключение не удалось в течение 30 секунд – логгер переключается в режим точки доступа. При потере Wi-Fi во время работы логгер продолжает попытки переподключения каждые 20 секунд автоматически.

Синхронизация времени

Время синхронизируется несколькими способами:

• NTP – автоматически при подключении к Wi-Fi с интернетом. По умолчанию используются серверы pool.ntp.org и time.nist.gov
• Вручную – через веб-интерфейс. Время берётся с телефона или компьютера
• RTC – если установлен модуль часов, время загружается из него при включении

Часовой пояс задаётся в веб-интерфейсе (по умолчанию UTC+3, Москва).

Веб-интерфейс

Интерфейс загружается с SD-карты и работает в браузере. Данные передаются в реальном времени через WebSocket.

Что доступно:

• Графики – напряжение, ток, температура, мощность в реальном времени
• Журнал операций – список всех сеансов зарядки/разряда с датами и параметрами
• Аналитика – CC/CV анализ, C-rate, энергия, приблизительное внутреннее сопротивление, качество БП (пульсации, стабильность), термомониторинг
• Файловый менеджер – скачивание и удаление логов
• Настройки – Wi-Fi, часовой пояс, NTP, Telegram, непрерывное логирование, обновление прошивки (OTA), перезагрузка устройства

Интерфейс адаптирован под мобильные устройства.

Структура логов на SD-карте

LogiViktori ведёт два типа записей:

Папка logs

Непрерывные логи – запись от включения до выключения питания. Файлы с префиксом startup_:

/logs/startup_16-03-2025_14-30.csv

Содержат все данные, включая периоды простоя (ЗУ включено, но заряд не идёт). Непрерывное логирование можно отключить в настройках.

Папка records

Сеансовые записи – отдельный файл для каждого сеанса зарядки или разряда. Имя файла содержит дату, режим, тип АКБ и ёмкость:

/records/16-03-2025_14-30_Charge_PbAGM_60Ah.csv

Запись начинается, когда ЗУ запускает процесс, и заканчивается при его остановке.

Восстановление после сбоя питания

Если питание пропало во время активного сеанса – при следующем включении логгер восстановит состояние из файла /session.json и продолжит запись в тот же файл. Состояние сохраняется каждые 60 секунд.

Telegram-уведомления

Работает только на ESP32 и при наличии подключения к интернету. Настройка – через веб-интерфейс (токен бота и chat ID).

Какие уведомления отправляются:

Пороги температуры и таймаут отсутствия данных задаются в настройках. Значение 0 – уведомление отключено.

Просмотр логов

• Встроенный вьювер – графики прямо в веб-интерфейсе логгера
• Офлайн-вьювер – скачивается с логгера, работает в браузере без сервера
• CSV-файлы открываются в Excel или любом табличном редакторе

ESP32 vs ESP8266
