Сборка логгера
Все логгеры (Loger ViktoRi, ULoger, LogiViktori) собираются из одних и тех же модулей. Набор компонентов одинаковый – разница только в прошивке.

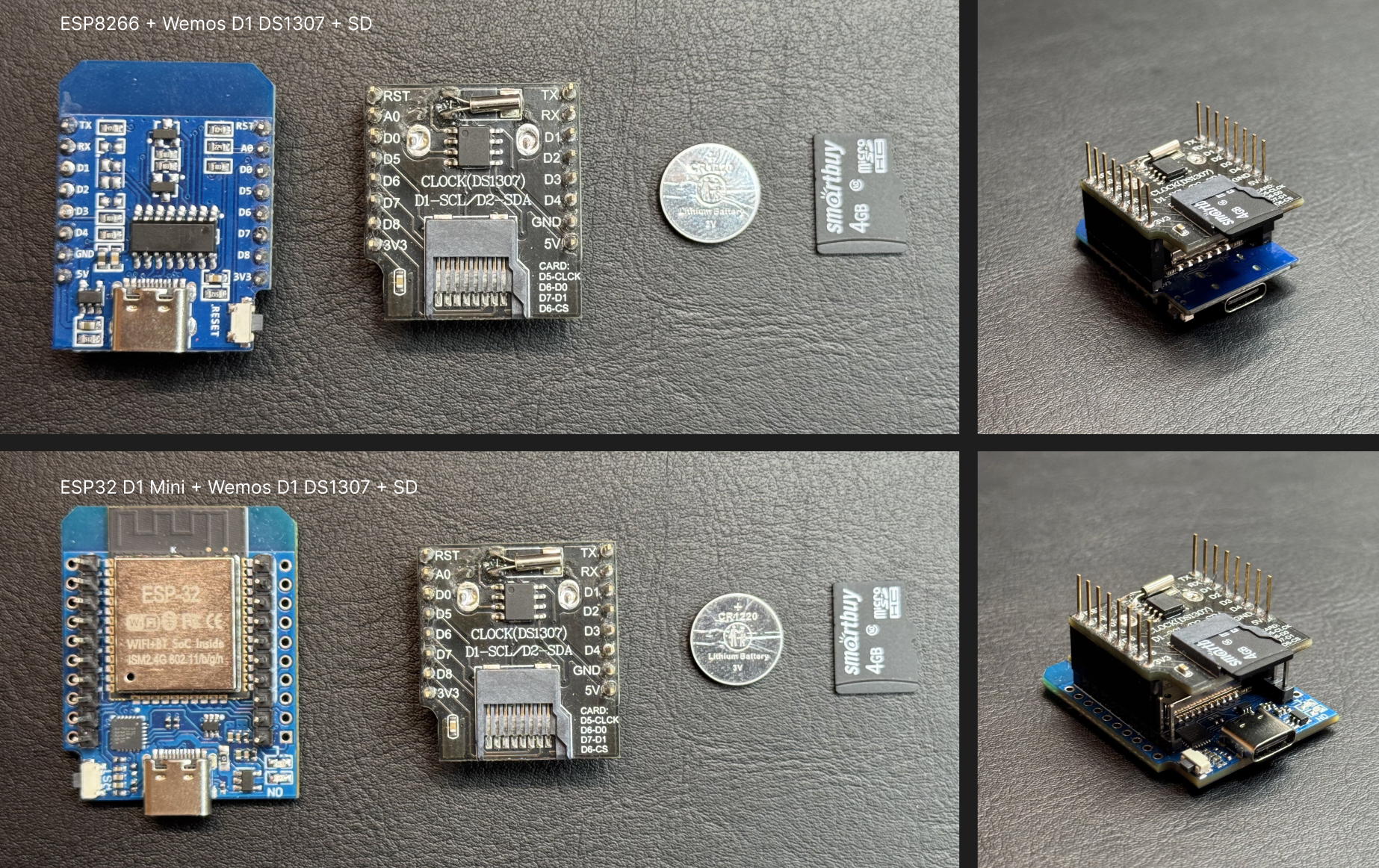

Логгер собирается как «бутерброд» – модули устанавливаются друг на друга. Кастомная плата не нужна.
Что нужно
| Компонент | Описание |
|---|---|
| Wemos D1 Mini (ESP8266) или ESP32 (Wemos D1 Mini32) | Основная плата. ESP32 поддерживает Telegram (в LogiViktori) |
| MicroSD shield | Шилд с разъёмом для карты памяти |
| MicroSD-карта | SDHC, Class 10, до 32 ГБ, FAT32 |
| RTC-модуль (опционально) | DS3231 рекомендован, DS1307 допустим. Хранит время при выключении питания |
| Шилд RTC + MicroSD (опционально) | WeMos D1 DS1307 – совмещает RTC (DS1307) и MicroSD на одной плате. Удобный вариант «два в одном» |

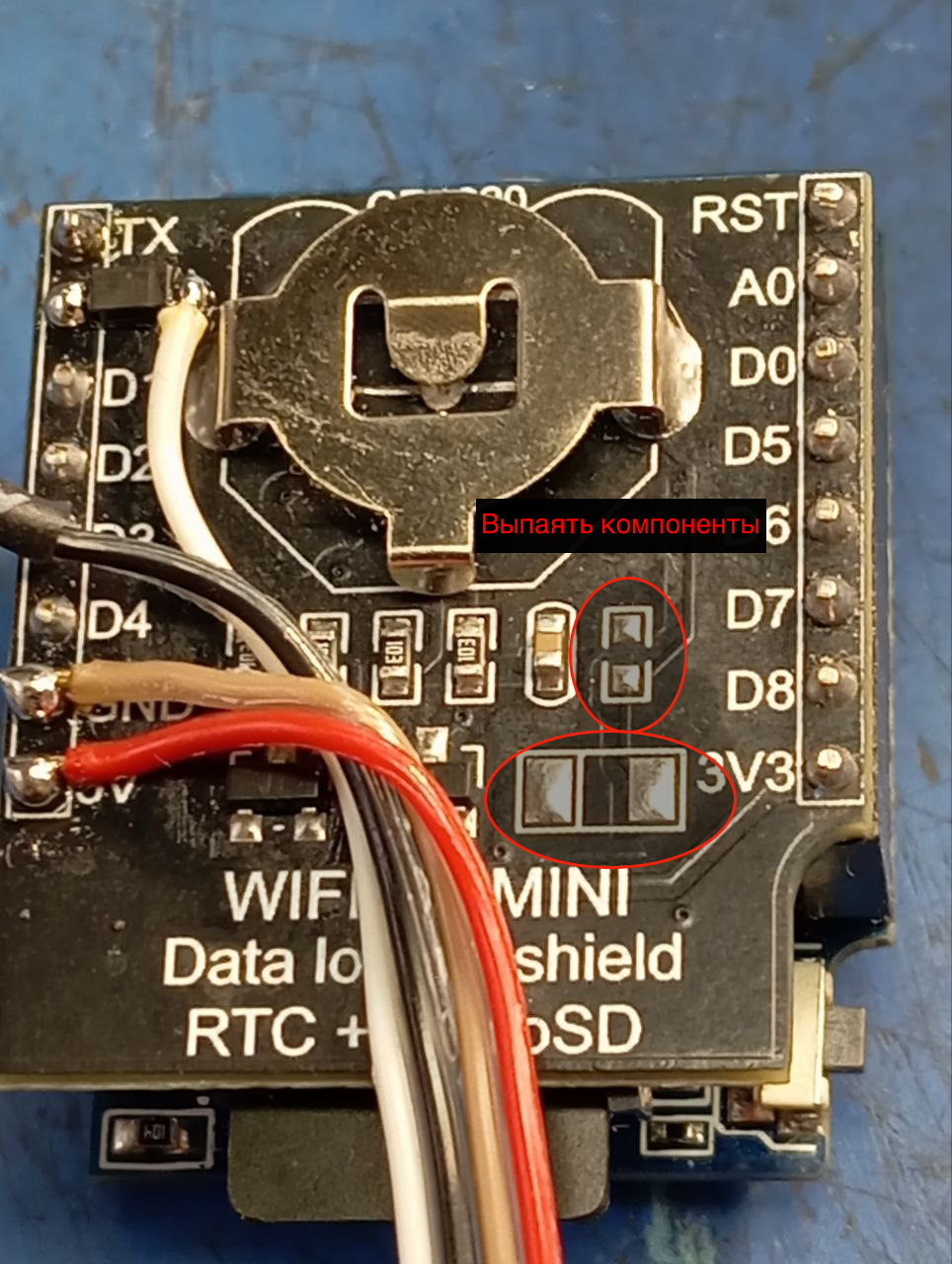

На шилде WeMos D1 DS1307 нужно отпаять резистор и диод. Резистор – дублирует подтяжку I2C, диод – заряжает батарейку CR2032 (она не рассчитана на заряд).
RTC не обязателен, но желателен. Без него время синхронизируется через NTP (нужен интернет) или вручную через браузер. При отключении питания без RTC время сбрасывается.
В Loger ViktoRi SD-карта не обязательна – без неё данные отображаются в браузере, но не записываются. В ULoger и LogiViktori SD-карта обязательна.
Подключение к зарядному устройству
Три провода от Arduino к ESP-модулю:
| Arduino | ESP | Назначение |
|---|---|---|
| 5V | 5V | Питание |
| GND | GND | Земля |
| TX (D1) | RX | Данные |
На плате 2.3.1 есть готовый 4-пиновый разъём – достаточно подключить кабель.
TX от ESP к Arduino подключать не нужно. Если подключить – зарядное устройство может уходить в перезагрузку.
При прошивке Arduino или ESP через USB нужно отключить провод данных от логгера. Иначе устройство не прошьётся или уйдёт в бесконечный ребут.
