Loger ViktoRi

Логгер от Виктора Леонтьева – автора ViktoRi. Минимальная сборка: ESP-модуль, три провода и Wi-Fi. SD-карта не обязательна – графики доступны в браузере сразу после подключения.

‹›

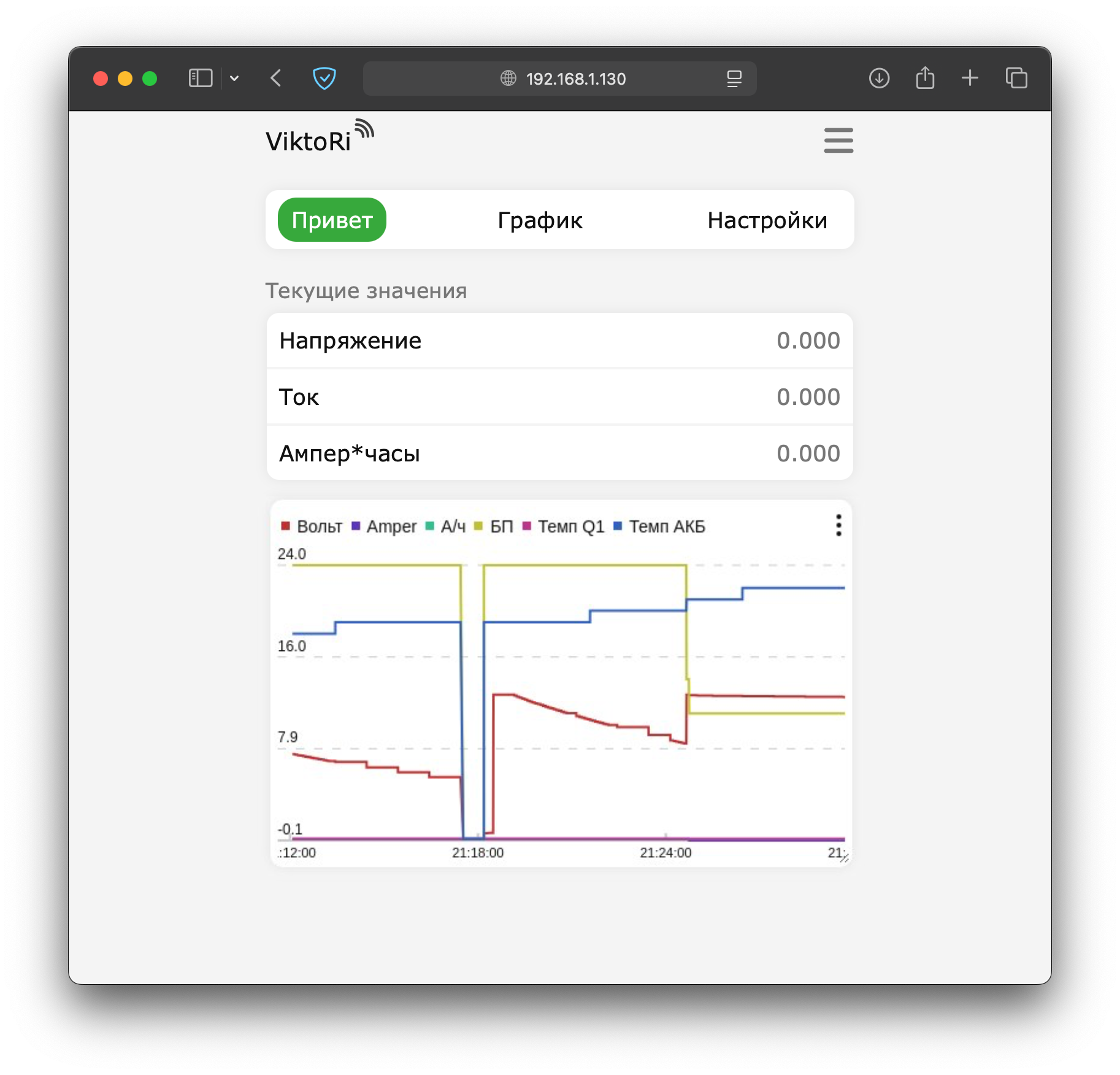

Главный экран

Сборка

Компоненты, подключение и сборка логгера описаны в разделе Сборка логгера. Набор модулей одинаковый для всех логгеров.

Настройка прошивки ЗУ

В файле 1_User_Setup.h зарядного устройства:

#define LOGGER 1           // режим Loger ViktoRi
#define SERIAL_SPEED 9600  // скорость порта
#define LOGGTIME 5         // период отправки данных, секунды

Подключение

Три провода от зарядного устройства к логгеру:

На плате 2.3.1 есть готовый 4-пиновый разъём – достаточно подключить кабель.

Прошивка логгера

1. Скачать прошивку (кнопка выше)
2. Распаковать архив – в нём папка libraries и папка со скетчем. В Arduino IDE указать рабочую папку: Файл → Настройки → Путь к альбому со скетчами – папка, в которой лежат libraries и скетч. Перезапустить IDE
3. В Arduino IDE выбрать плату:
   • ESP8266: Wemos D1 R1 Mini, размер Flash: 4MB (FS:2MB OTA:~1019KB)
   • ESP32: ESP32 Dev Module или аналог
4. Подключить ESP по USB и загрузить скетч

Прошивку можно обновлять по воздуху (OTA): в веб-интерфейсе нажать иконку облака и выбрать файл.

SD-карта

Достаточно отформатировать карту в FAT32 (макс. 32 ГБ) и вставить в модуль. Копировать на карту ничего не нужно.

Логгер создаёт новый файл при каждом включении. Имя формируется из текущей даты и времени:

/2025-3-20_14-30.tbl

Данные хранятся в бинарном формате .tbl – 7 столбцов: время (Unix), напряжение, ток, ёмкость, напряжение БП, температура Q1, температура АКБ.

Пины SD-карты

Wi-Fi

Первое подключение

При первом включении (или если домашняя сеть не задана) логгер создаёт точку доступа:

• Имя сети: ViktoRi
• IP-адрес: 192.168.4.1

Нужно подключиться к этой сети и открыть 192.168.4.1 в браузере.

Домашний Wi-Fi

SSID и пароль можно указать двумя способами:

1. Через веб-интерфейс – вкладка «Настройки», после сохранения ESP перезагрузится
2. В коде прошивки перед загрузкой:

#define HomeSSID "название_сети"
#define HomePass "пароль"

При включении логгер пытается подключиться к заданной сети в течение 10 секунд. Если не удалось – автоматически переключается в режим точки доступа.

Статический IP

IP-адрес, шлюз и маска задаются в прошивке:

#define HomeIP   "192.168.0.130"    // IP логгера
#define HomeGate "192.168.0.1"      // адрес роутера
#define HomeMask "255.255.255.0"    // маска сети

Эти параметры нельзя изменить через веб-интерфейс – только в коде перед прошивкой.

Синхронизация времени

Логгер синхронизирует время через NTP автоматически – при наличии интернета. Повторная синхронизация происходит каждый час.

Часовой пояс задаётся в прошивке:

#define POYAS 3  // часовой пояс (Москва: +3)

Без интернета файлы на SD-карте создаются с фиксированной датой из последней успешной синхронизации.

Веб-интерфейс

Интерфейс встроен в прошивку ESP на базе библиотеки Settings  от AlexGyver. Дополнительных файлов на SD не нужно.

Три вкладки:

• Привет – текущие значения (напряжение, ток, А·ч) и running-график с шестью каналами: напряжение, ток, А·ч, напряжение БП, температура Q1, температура АКБ
• График – выбор файла .tbl или .csv с SD-карты и просмотр записанного графика
• Настройки – SSID и пароль Wi-Fi, кнопка «Сохранить и перезагрузить»

На Android есть приложение Settings – автоматически находит логгер в локальной сети: GitHub .

Просмотр логов

Файлы .tbl с SD-карты можно просматривать прямо в веб-интерфейсе логгера (вкладка «График»). При скачивании через веб-интерфейс файлы конвертируются в CSV.

CSV-файлы можно открыть в Excel или загрузить в программу Monitor Grafik (Python / Windows).
