Меню и настройки
Описание пунктов меню на дисплее зарядного устройства, настроек профилей, системных параметров и навигации.
Навигация по меню
- Поворот энкодера (или Плюс/Минус) – переключение между пунктами
- Нажатие энкодера (или Пуск) – выбор, вход в настройку
- Стоп (или удержание энкодера) – выход, назад
- Удержание Пуск 1 сек из основного меню – запуск работы
Сводная таблица меню
Быстрый обзор всех разделов меню.

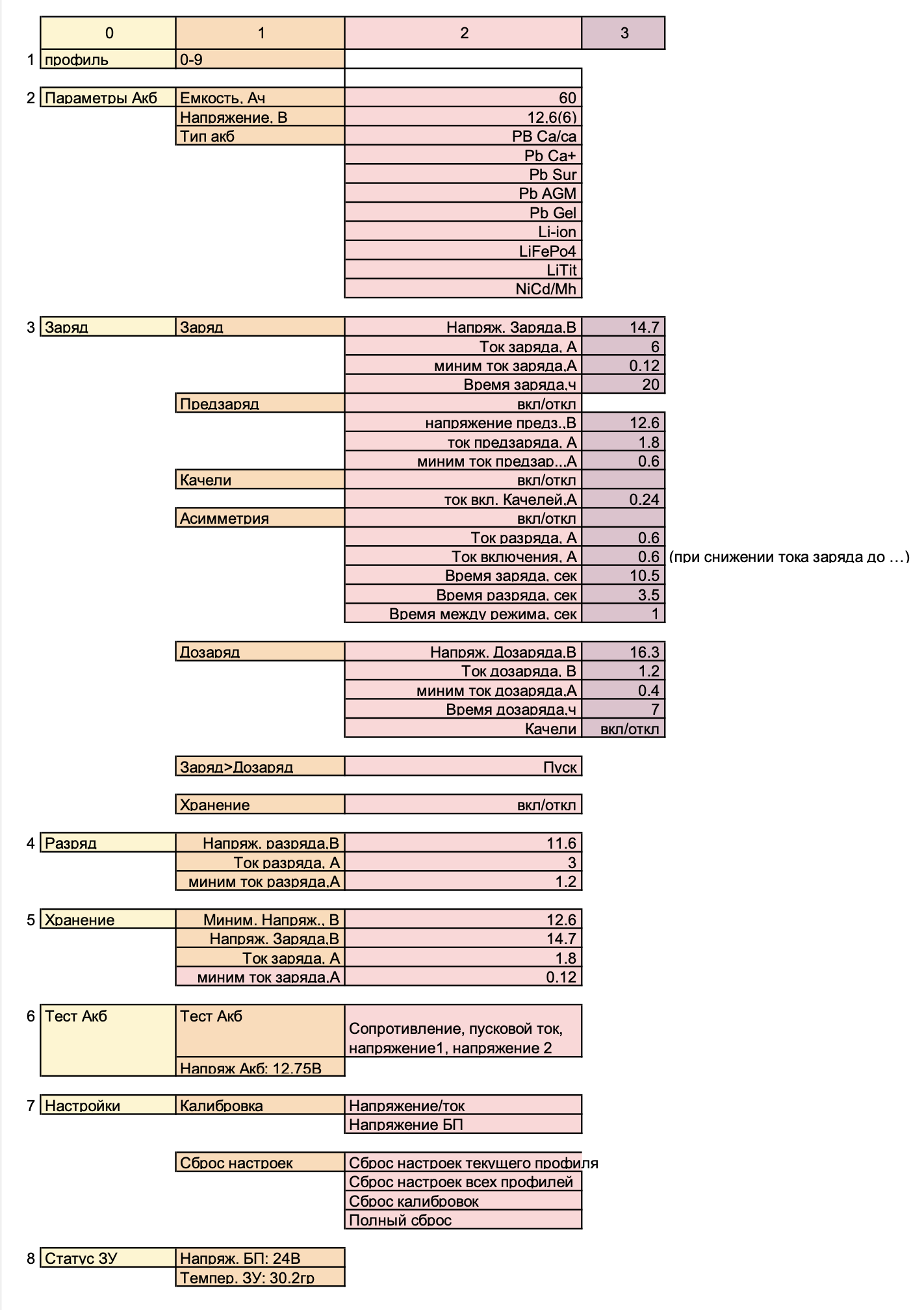

Сводная таблица меню — часть 1
Пункты основного меню
Названия пунктов зависят от языка интерфейса (INTERFACE в 1_User_Setup.h):
| Значение | Язык | Примечание |
|---|---|---|
| 0 | Русский | Нужен LCD с поддержкой кириллицы |
| 1 | English | |
| 2 | Транслит |
В таблице ниже – все пункты основного меню на трёх языках.
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 0 | Pr: | Pr: | Pr: | Выбор профиля (0–9) |
| 1 | Емкость АКБ | Capacity Akb | Emkost akb | Ёмкость аккумулятора (1–255 Ач) |
| 2 | Тип АКБ | Type Akb | Tip akb | Тип аккумулятора (9 типов) |
| 3 | Напряжение АКБ | Voltage Akb | Napryagenie akb | Напряжение (количество ячеек) |
| 4 | Режим работы | Operating mode | Regim raboti | Режим работы (9 режимов) |
| 5 | Настройки | Settings | Nastroiki | Настройки параметров |
| 6 | Сопрот. АКБ | Resist. akb | Soprot. akb | Измерение внутреннего сопротивления |
| 7 | Статистика | Statistics | Statistika | Статистика предыдущих циклов |
| 8 | Калибровка | Calibration | Kalibrovka | Калибровка измерений |
Запуск выбранного режима (заряд, разряд, асимметричный и др.) – из любого экрана удержать энкодер или Пуск 1 секунду. На 3 секунды покажется выбранный режим, потом начнётся работа.
Режим БП (блок питания) – в основном меню перейти на экран со значениями датчиков (напряжение, ток…) и удержать энкодер или Пуск. Через несколько секунд после входа в режим на клеммы будет подано напряжение.
Профили (Pr: 0–9)
10 независимых профилей. В каждом хранится полный набор настроек: ёмкость, напряжение, тип, режим, Ач, Втч, внутреннее сопротивление и параметры заряда/разряда.
Например: профиль 0 – автомобильный 60 Ач, профиль 1 – мотоциклетный 12 Ач, профиль 2 – ИБП 7 Ач.
Переключение профиля
Выбрать «Pr:» в меню
Нажать Пуск или Энкодер.
Выбрать номер (0–9)
Поворотом энкодера или кнопками.
Подтвердить
Нажать Пуск или Энкодер.
Ёмкость (Capacity Akb)
Ёмкость – основа для расчёта всех токов. Диапазон: 1–255 Ач.
Где смотреть – на этикетке АКБ. Примеры:
- Автомобильный: 55–75 Ач
- Мотоциклетный: 5–14 Ач
- ИБП: 7–12 Ач
При смене ёмкости автоматически пересчитываются:
| Параметр | Описание |
|---|---|
| Ток заряда | Основной ток на этапе CC |
| Мин. ток заряда | Ток завершения заряда |
| Ток разряда | Для режима разряда |
| Мин. ток разряда | Ток завершения разряда |
| Ток дозаряда | Для режима дозаряда |
| Мин. ток дозаряда | Ток завершения дозаряда |
| Ток предзаряда | Для глубоко разряженных АКБ |
Тип АКБ (Type Akb)
Влияет на напряжение заряда, дозаряда и разряда. 9 типов – подробнее на странице О проекте ViktoRi.
Неверный тип ведёт к перезаряду или недозаряду. Тип обычно указан на корпусе АКБ.
Напряжение (Voltage Akb)
Задаётся через количество ячеек: напряжение ячейки × количество. Например, Pb Ca/Ca – 2,1 В × 6 = 12,6 В.
При смене напряжения пересчитываются: напряжение заряда, дозаряда, буферного режима, хранения, разряда, предзаряда.
Режим работы (Operating mode)
Выбор режима – подробнее в разделе Режимы работы.
Настройки (Settings)
Большинство параметров рассчитываются автоматически при установке ёмкости, типа и напряжения. Ручная настройка нужна для тонкой подстройки.
23 пункта настроек. Названия зависят от языка интерфейса.
Параметры заряда
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 0 | Напряж. заряда | Volt charge | Napr. zaryada | Верхний предел напряжения заряда (В) |
| 1 | Ток заряда | Curr. charge | Tok zaryada | Ток на этапе CC (А) |
| 2 | Напряж. сниж. | Volt decr.Cur | Napr. snigen | Напряжение начала снижения тока (В). При достижении ток начинает плавно падать |
| 3 | Мин. ток заряда | Curr. charge off | Min. tok zaryda | При достижении этого тока заряд завершается (А) |
| 4 | Время заряда | Time charge | Vremya zaryada | Максимальное время заряда (часы) |
Параметры асимметричного заряда
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 5 | Период заряда | Period charge | Period zaryada | Период подачи тока заряда (сек) |
| 6 | Период разряда | Period discharge | Period razryada | Период подачи тока разряда (сек) |
Параметры дозаряда
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 7 | Напр. дозаряда | Volt add charge | Napr. dozaryada | Напряжение дозаряда (В) |
| 8 | Ток дозаряда | Curr. add charge | Tok dozaryada | Ток дозаряда (А) |
| 9 | Мин. ток дозар. | Curr.addChar min | Min. tok dozar. | Минимальный ток дозаряда (А) |
| 10 | Время дозаряда | Time add charge | Vremya dozaryada | Максимальное время дозаряда (часы) |
Параметры разряда
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 11 | Напр. разряда | Volt dischar | Napr. razryada | Напряжение завершения разряда (В) |
| 12 | Ток разряда | Curr. dischar | Tok razryada | Ток разряда (А) |
| 13 | Мин. ток разряда | Curr.disch. off | Min. tok razr. | Минимальный ток разряда (А) |
Буферный режим и хранение
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 14 | Буферный режим | Bufer mode | Bufernii regim | Напряжение буферного режима (В) |
| 15 | Хранение | Storage mode | Xranenie Akb | Напряжение хранения (В) |
Предзаряд
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 16 | Предзаряд | Precharge | Predzaryad | Включение предзаряда (вкл/откл) |
| 17 | Напряж. предзар. | Volt pre charge | Napr. predzaryda | Напряжение предзаряда (В) |
| 18 | Ток предзаряда | Curr. pre charge | Tok predzaryda | Ток предзаряда (А) |
Прочие
| № | Русский (LCD) | English | Транслит | Описание |
|---|---|---|---|---|
| 19 | Качели | Oscillation | Regim kacheli | Режим «качели» (вкл/откл) |
| 20 | Цикл | Cycle | Cycle | Количество циклов КТЦ (1–255) |
| 21 | !Систем. парам! | !system param! | !system param! | Вход в системные параметры |
| 22 | Сброс настроек | Reset settings | Sbros nastroek | Сброс к значениям по умолчанию |
Системные параметры (!system param!)
Для входа в системные параметры нужно три раза нажать энкодер или кнопку Пуск на пункте !system param!.
Менять только если есть понимание, что эти параметры делают. Неправильные значения – некорректная работа устройства.
| Параметр | Описание |
|---|---|
| POWER | Напряжение от БП (В) |
| POWER_MAX | Максимальное напряжение от БП (В) |
| SHUNT | Сопротивление шунта: 100 (10,0 мОм), 90 (9,0 мОм), 55 (5,5 мОм) |
| CURR_MAX | Максимальный ток |
| FAN | Кулер: 0 – выкл, 1 – ШИМ, 2 – вкл/откл |
| DEG_ON | Температура включения вентилятора (°C) |
| DEG_OFF | Температура отключения вентилятора (°C) |
| DEG_MAX | Температура максимальных оборотов (°C) |
| DEG_CUR | Температура снижения тока заряда (°C) |
| CURFAN_ON | Ток (А/10) включения вентилятора |
| CURFAN_OFF | Ток (А/10) отключения вентилятора |
| CURFAN_MAX | Ток (А/10) максимальных оборотов ШИМ |
| TIME_LIGHT | Время подсветки дисплея (минуты) |
| FREQ_CHARGE | Частота силового модуля: 0–7 → 0.00004340277777777777 кГц |
| FREQ_DISCHAR | Частота разрядного модуля: 0–7 → 0.00004340277777777777 кГц |
Сброс настроек (Reset settings)
| Пункт | Действие |
|---|---|
| Exit | Выход без сброса |
| All | Полный сброс всего |
| Nastroiki | Сброс настроек профилей |
| Calibration | Сброс калибровок |
| !system param! | Сброс системных параметров |
Измерение сопротивления (Resistance Akb)
Внутреннее сопротивление – один из главных показателей состояния АКБ. Чем выше – тем хуже.
Как измерить
Подключить клеммы к аккумулятору
Подключение к сети 220 В не обязательно.
Выбрать «Resistance Akb» в меню
Нажать Пуск или Энкодер.
Дождаться результата
- 10 секунд – снятие поверхностного напряжения (ток 0,3–0,5 А)
- Ток увеличивается до максимального
- Через 1 секунду – замер
- Результат: сопротивление АКБ и примерный пусковой ток
Ориентировочные значения (12 В АКБ, 55–75 Ач)
| Состояние | Сопротивление |
|---|---|
| Новый / отличный | 3–6 мОм |
| Хороший | 6–10 мОм |
| Удовлетворительный | 10–15 мОм |
| Плохой | > 15 мОм |
Значения зависят от ёмкости – чем больше ёмкость, тем ниже нормальное сопротивление.
Результат сохраняется в текущий профиль и доступен в статистике.
Статистика (Statistics)
Данные предыдущих операций:
- Заряд – время, Ач (залитые), Втч
- Разряд – время, Ач (слитые), Втч
- Сопротивление – значение и примерный пусковой ток
- КТЦ – данные по каждому циклу
Статистика привязана к текущему профилю – у каждого из 10 профилей своя. Данные сохраняются в EEPROM каждые 10 минут.
