Корпус и охлаждение
Примеры сборок пользователей:

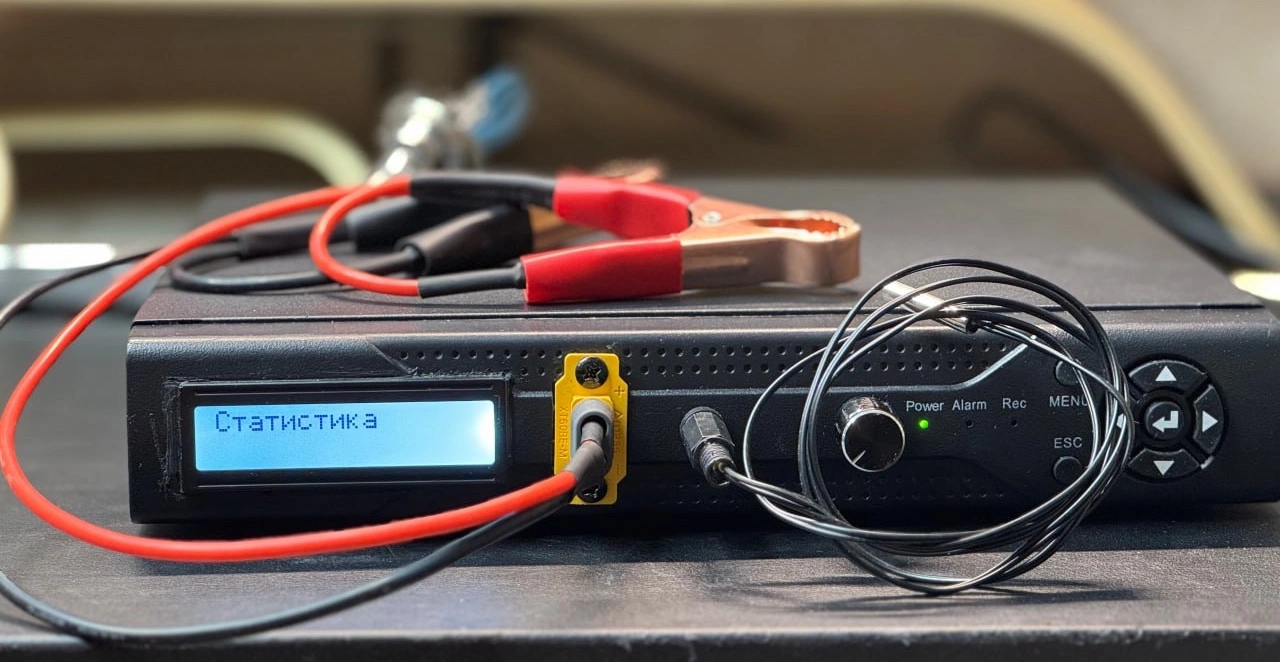

Зарядное в корпусе от видеорегистратора
Варианты корпусов
| Вариант | Плюсы | Минусы |
|---|---|---|
| Корпус от ИБП | Готовые разъёмы, вентиляция, металл | Нужна доработка |
| Пластиковые коробки Kradex | Аккуратный вид, доступные | Хуже теплоотвод |
| 3D-печать (PLA/PETG) | Любая форма, STL из сообщества | Нужен принтер |
| Металлический корпус | Лучший теплоотвод | Тяжелее, дороже |
ABS-пластик можно склеивать дихлорэтаном или ацетоном – соединение прочнее механического крепежа.
Компоновка
- Плату лучше размещать подальше от БП – электромагнитные помехи от импульсного БП влияют на I2C и измерения
- Силовые провода – толстые, короткие, подальше от сигнальных
- Нужен доступ к USB-разъёму Arduino для прошивки
- Дисплей: один винт снизу + мягкая прокладка (поролон) сверху – надёжно держит LCD 16×2
Радиаторы
| Ток заряда | Охлаждение |
|---|---|
| До 5 А | Пассивных радиаторов достаточно |
| 5–6 А | Радиаторы + вентилятор при перегреве |
| Выше 6 А | Обязательно активное охлаждение |
Установка
- Размер: 30–40 мм алюминиевые (например, 10×15×30 мм)
- Термопаста между компонентом и радиатором – обязательна
- Радиатор нужен на: Q1 (силовой транзистор), D1 (диод Шоттки), LM7812 (стабилизатор)
- На плате 2.3.1 SMD-компоненты при умеренных токах могут работать без радиатора
N-канальный транзистор (плата 2.3.1) обычно греется меньше, чем выходной диод. Стоит проверять температуру обоих компонентов.
Вентилятор
Выбор
- 3-пиновые вентиляторы от ПК (используются только 2 провода: GND + 12 В)
- 40 мм вентилятор – достаточно для большинства сборок
- Управление через прошивку: ШИМ (плавная регулировка) или вкл/откл
Вентиляция корпуса
- Вход воздуха: отверстия снизу или по бокам
- Выход воздуха: сзади или сверху (через вентилятор)
- Герметичный корпус без вентиляции – температура до 52°C
- С правильной вентиляцией – 36–44°C в установившемся режиме
Без входных отверстий вентилятор бесполезен – ему неоткуда брать воздух. Обязательно нужны приточные отверстия.
Температурный режим
Пороги
| Компонент | Норма | Тревога |
|---|---|---|
| Q1 (транзистор) | до 50°C | выше 60°C |
| Дроссель | до 60°C | выше 70°C |
| Корпус | до 40–45°C | выше 50°C |
Размещение датчика температуры
Датчик (DS18B20 или NTC) крепится к силовому транзистору Q1 или дросселю:
- Дроссель часто греется сильнее транзистора
- Крепить с термопастой и фиксировать термоусадкой или каптоновым скотчем
- Датчик должен измерять температуру компонента, а не воздуха – нужна изоляция от окружающей среды
При токах до 5 А с разрядом на лампу и активным охлаждением типичная температура Q1 – 46–47°C на корпусе, 53°C на транзисторе.
